W112 300SE Coupe 06/1964 |
<
Baureihe 112021 |
Restaurations-Projekt #2 |
Einbau des neuen Kunststoffhimmels
|
Fertig gestellt am 28. November 2022
|
In der Letzten Woche November 2022 soll der neue Dach-Himmel einzogen werden.
Diese Arbeiten werden in einer Mercedes Oldtimer Fachwerstatt ausgeführt.

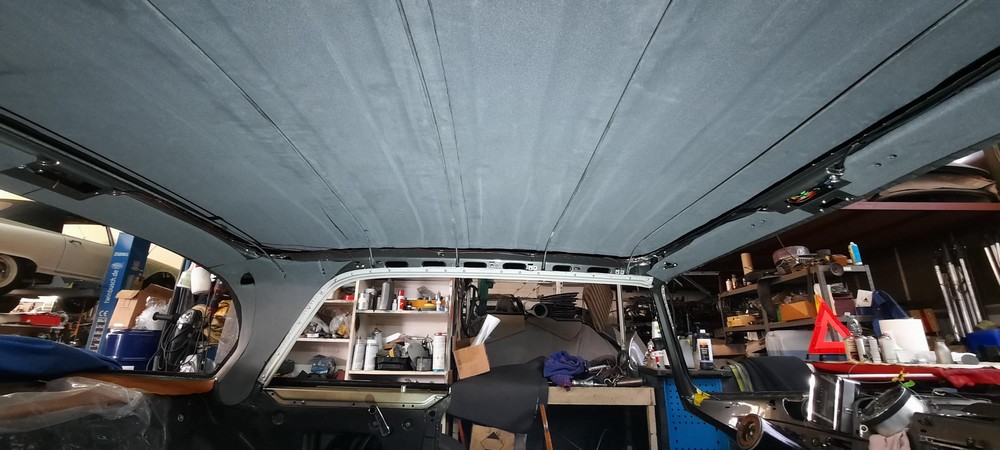

Hier geht es zur bereits mitte 2022 verlegten Dämmung des Daches
Dach-Himmel-Einbau
Zum Einbau des Dach-Himmels (Kunststoffhimmel) werden folgende Teile gebraucht:
|
2 x Blechleisten zur Befestigung der Keder rechts/links am inneren Dachrand |
|
|
5 x Spriegel (Spannstangen) zur Aufhängung/Spannung des Kunststoffhimmels am Dach |
|
|
2 x Keder (Kunstsoff) |
|
|
1 x Kunststoffhimmel |
|
|
Kleber |
|
|
|
|
|

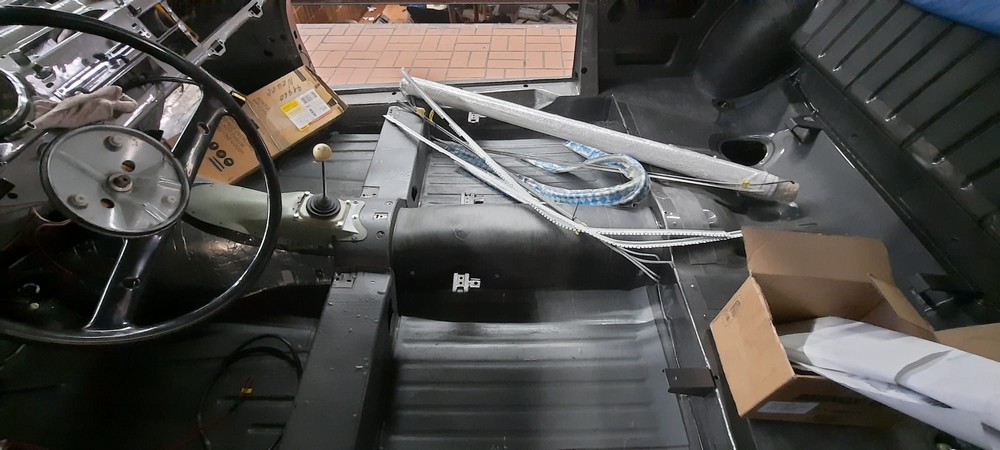

Blechleisten, Spriegel, Keder und Kunststoffhimmel |
Kunststoffhimmel mit eingezogenen Spriegeln |
|
|
Der Dach-Himmel wurde heute 26. und 28. November 2022 in 4 Hauptschritten eingebaut:
Im ersten Schritt werden die seitlichen Keder angebracht. Diese werden mit speziellen langen "Kederleisten", die genau dem Verlauf der beiden inneren seitlichen Dachränd nachgeformt sind, befestigt. Die Keder werden straff unter diese Kederleisten geklemmt und die Kederleisten werden dann mit Blechschrauben am Dachrand befestig, dabei verläuft der runde Keder dann längst unter den Kederleisten am Dachrand entlang.
|
|
|
Kederleiste links mit verlegtem Keder |
Kederleiste rechts mit verlegtem Keder |
|
Im zweiten Schritt muss man die Spriegel/Spannstangen für die Aufhängung und Spannung des Kunststoffhimmels erst mal testweise quer zum Dach einsetzen, 5 Stück an der Zahl. Diese werden seitlich in den Dachrändern in dafür vorgesehene Ausbuchtungen eingesteckt, ausgerichtet und erst mal geschaut ob das alles so passt. In meinem Fall war das alles OK.
|
|

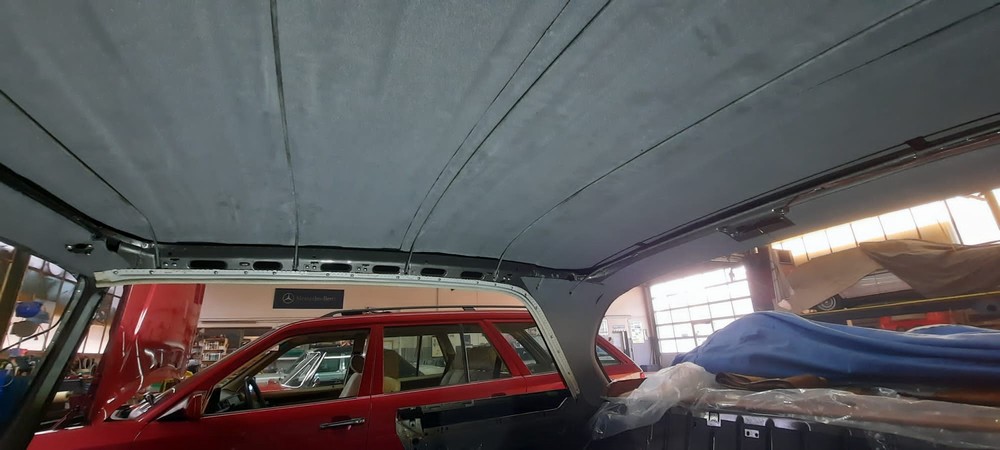

Spriegel testweise eingesetzt und das passt |
|
Im dritten Schritt werden dann die Spriegel/Spannstangen an der Innenseite des Kunststoffhimmels in dafür speziell vorgesehene quer angenähte Art von Taschen/Schlaufen eingeschoben. Der Kunstoffhimmel wird dann Spriegel für Spriegel von hinten nach vorne aufgehängt und ausgerichtet.
|
|
|

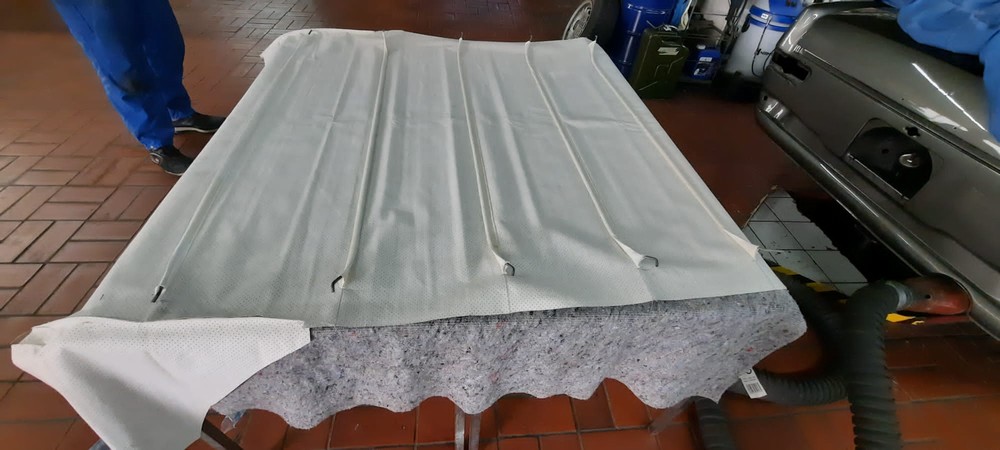

Spriegel an der Rückseite in die Taschen eingeschoben |

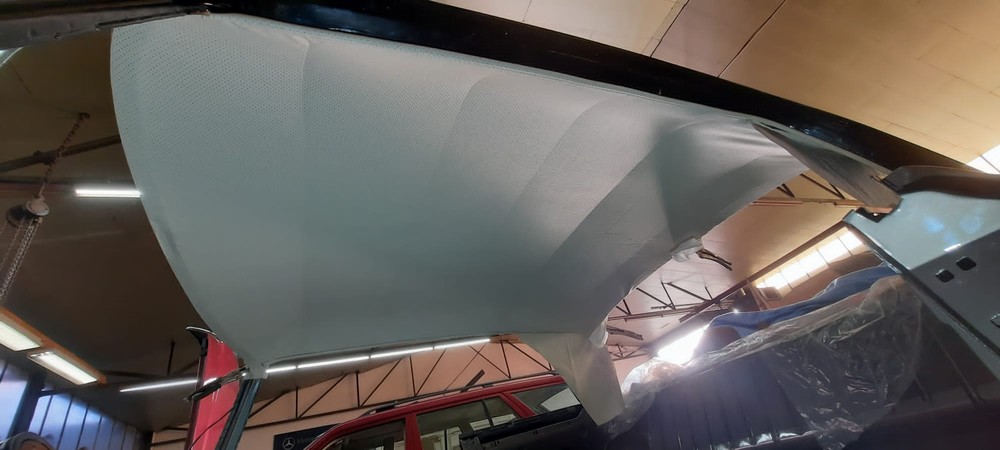

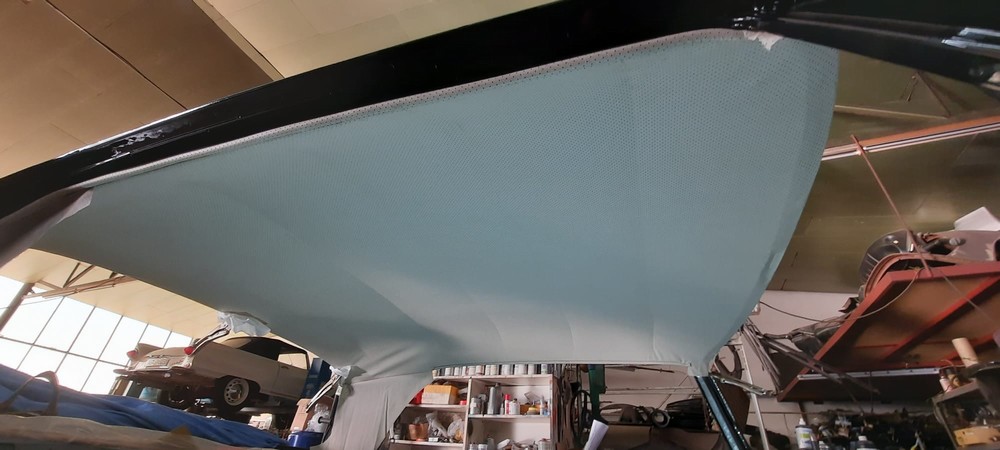

Kunststoffhimmel zum Ausrichten ans Dach gehangen |
|
Dann wird der seitliche Himmelstoff vorsichtig mit einem flachen Plastikspachtel unter die Kederleisten gesteckt/geschoben und schon quer und längst ausgerichtet und gespannt.
|
|
|
Himmelstoff hier schon unter die Kederleisten geschoben und Vorgespannt |
Himmelstoff hier schon unter die Kederleisten geschoben und Vorgespannt |
|
Im vierten Schritt, vorne wird der Kunststoffhimmel oben um den Frontscheibenrahmen gezogen/gespannt und im Scheibenrahmen verklebt. Es werden dann noch vorne oben innen die Sonnenblendenhalter (aussen die Dreieckshalter mit je 3 Schrauben und innen die Halterklemmen mit je 2 Schrauben) testweise angeschraubt, sowie auch die beiden Schrauben für die Innenleuchte eingeschraubt.
|
|
|
|

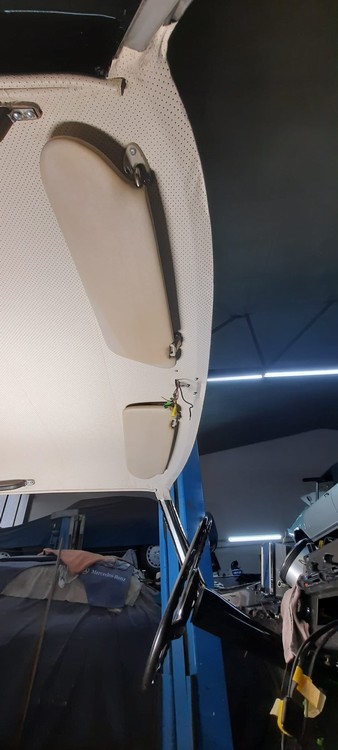

Himmel vorne mit testweise anschraubten Sonnenblenden |

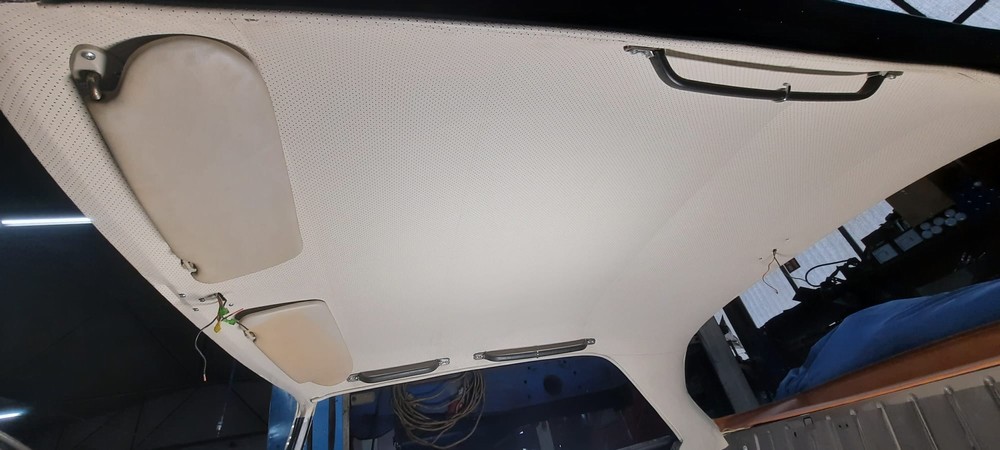

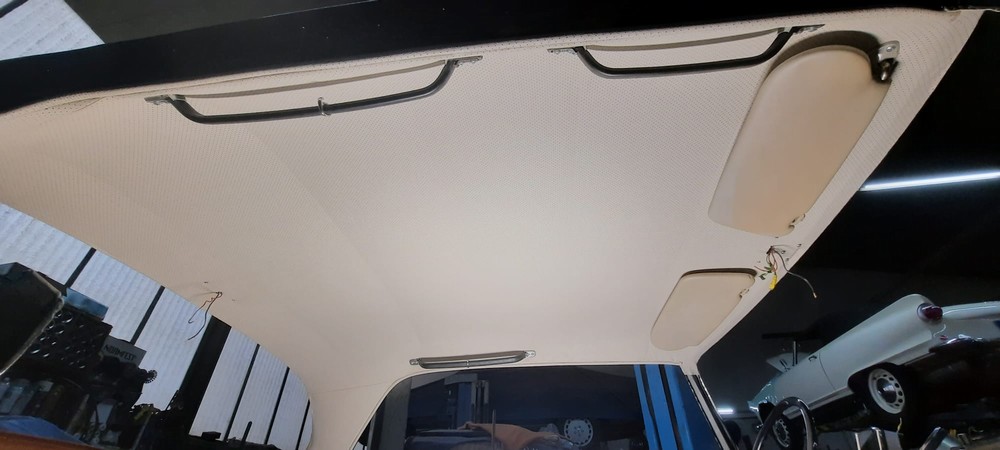

Himmel von rechts gesehen mit anschraubten Sonnenblenden und angschraubten Haltegriffen |

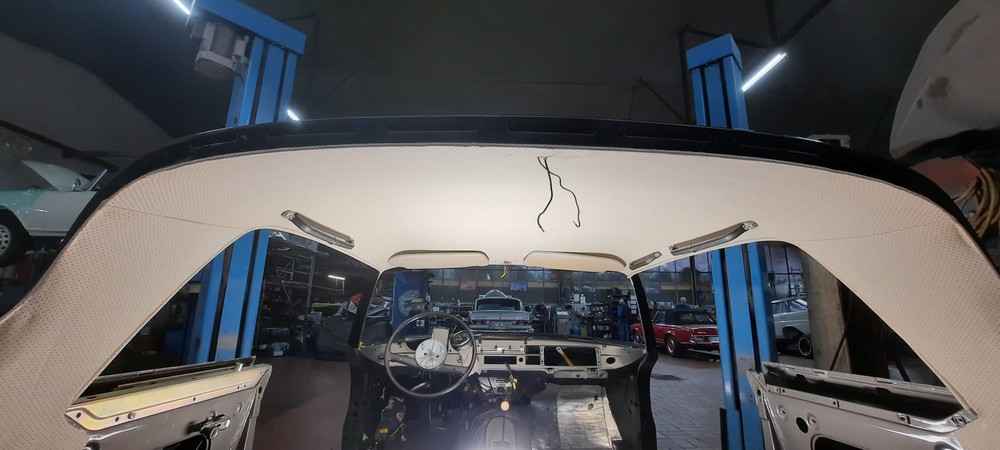

Himmel von vorne gesehen mit anschraubten Sonnenblenden und angschraubten Haltegriffen |
|
Hinten wird der Kunststoffhimmel um die C-Säulen gezogen, gespannt und verklebt. Im gleichen Arbeitsschritt wird der Kunststoffhimmel um den Heckscheibenrahmen oben und seitlich gezogen/gespannt und im Scheibenrahmen verklebt. Dabei dann nicht vergessen a) die lange Lederumrandung zur hinteren Hutablage am unteren Heckscheibenrahmen umlegen und verkleben und b) den Lederbezug seitlich der Hutablage auf den kleinen Rampen verlegen und hier am unteren äusseren Heckscheibenrahmen umlegen und verkleben.
|
|
|
|

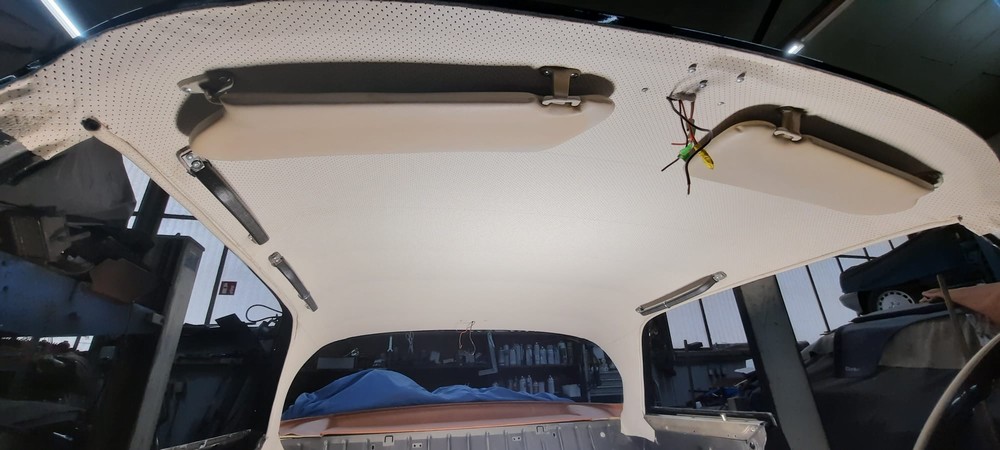

Sicht von rechts auf den komplett eingebauten Kunststoffhimmel |
Sicht rechts auf den komplett eingebauten Kunststoffhimmel |
Sicht von links auf den komplett eingebauten Kunststoffhimmel |
|
|
|
|
|
|

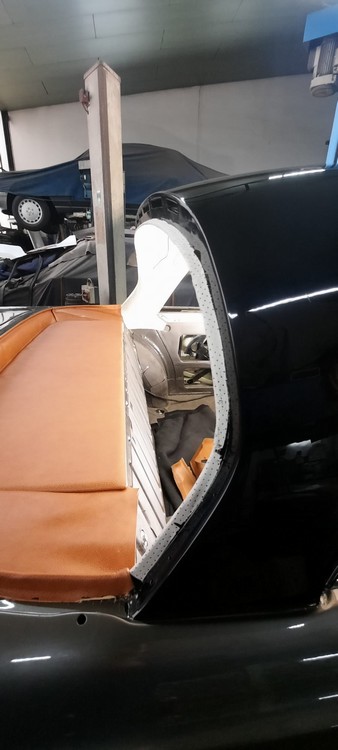

Die mit dem Kunststoffhimmel eingebaute Lederumrandung der Hutablage |
|
|
Anmerkung: Die angeschraubten Sonnenblenden und Haltegriffe wurden nur testweise angeschraubt, die werden später mit aufgearbeiteten/überholten Sonnenblenden und Haltegriffe ausgewechselt.
Ja das war's dann mit dem Himmeleinbau..........ein wirklich himmliches Gefühl...........
|
